井田單門氣體粉塵防爆門禁|雙向刷卡開門|獨立式無需聯網?；贩辣T禁 ia iict6防爆等級 系統配置
來源： 作者： 發布時間：2023-08-01 瀏覽量：
井田單門氣體粉塵防爆門禁，雙向刷卡開門 獨立式無需聯網 ?；贩辣T禁 ia iict6防爆等級 系統配置
井田氣體防爆門禁/井田0區防爆門禁/井田IICT6防爆門禁/井田粉塵防爆門禁/井田 20區防爆門禁/井田21區防爆門禁/井田22區防爆門禁
1、適用環境：
井田單門氣體粉塵防爆門禁適用氣體粉塵環境
井田氣體粉塵防爆門禁系統粉塵防爆適用范圍
1.1．適用于可燃性粉塵環境20區、21區、22區；
1.2．適用于DIP A20 TA T6，A20 TA T5， A20 TA T4， A20 TA T3，A20 TA T2，A20 TA T1
DIP A21 TA,T6, DIP A21 TA,T5, DIP A21 TA,T4, DIP A21 TA,T3, DIP A21 TA,T2, DIP A21 TA,T1,DIP A21 TA,T6, DIP A21 TA,T5, DIP A21 TA,T4, DIP A21 TA,T3, DIP A21 TA,T2, DIP A21 TA,T1,
1.3．適用于溫度組別為T1—T6的環境；
井田氣體粉塵防爆門禁系統氣體防爆適用范圍
1.4．適用于爆炸性氣體環境0區、1區、2區危險場所；
1.5．適用于IIA T1、IIA T2、IIA T3、IIA T4、IIA T5、IIA T6
IIB T1、IIB T2、IIB T3、IIB T4、IIB T5、IIC T5、IIB T6、
IIC T1、IIC T2、IIC T3、IIC T4、IIC T5，IIC T6級爆炸性氣體環境；
1.6. 適用于溫度組別為T1—T6的環境；
井田氣體防爆門禁/井田0區防爆門禁/井田IICT6防爆門禁/井田粉塵防爆門禁/井田 20區防爆門禁/井田21區防爆門禁/井田22區防爆門禁
井田氣體粉塵防爆門禁系統：適用于石油石化 、化工、碼頭、油庫、輪船、鉆井平臺、加油站、礦井、港口、航天、軍工、醫藥、鋼鐵、花炮生產、機械、糧食加工儲存等場所等爆炸性危險環境；防爆區域的門禁管制
井田JT-EXIICT6/B防爆門禁門禁一體機采用本質安全防爆形式，能夠使用在爆炸性氣體環境中和粉塵爆炸環境中使用。井田JT-EXIICT6/B防爆門禁一體機是非接觸式感應門禁門禁一體機，支持刷卡開門，密碼開門，卡加密碼開門，可外接防爆讀卡器，實現進出雙向刷卡。帶門鈴開關信號輸出，井田JT-EXIICT6/B防防爆門禁門禁一體機具有結構簡單、便于安裝維修、無磨損等特點，安全、可靠，廣泛應用于于石油石化 、化工、碼頭、油庫、輪船、鉆井平臺、加油站、港口、航天、軍工、醫藥、鋼鐵、花炮生產、機械、糧食加工儲存，制藥廠、 彈藥庫、 高危品倉庫、化學實驗室、油氣管道閥門間等爆炸性危險環境。井田JT-EXIICT6/B防爆門禁門禁一體機產品的設計符合國家標準GB3836.1-2010【爆炸性環境 第1部分 設備 通用要求】、GB3836.4-2010【爆炸性環境 第4部分 由本質安全型 “i”保護的設備】、GB3836.20-2010【爆炸性環境 第20部分 設備保護級別（EPL）等級為Ga級的設備】、GB12476.1-2013【可燃性粉塵環境用電氣設備 第1部分：通用要求】、GB12476.4-2010【可燃性粉塵環境用電氣設備 第4部分：本質安全型“iD”】中的有關規定。產品經國家指定的防爆產品檢測機構檢定合格。

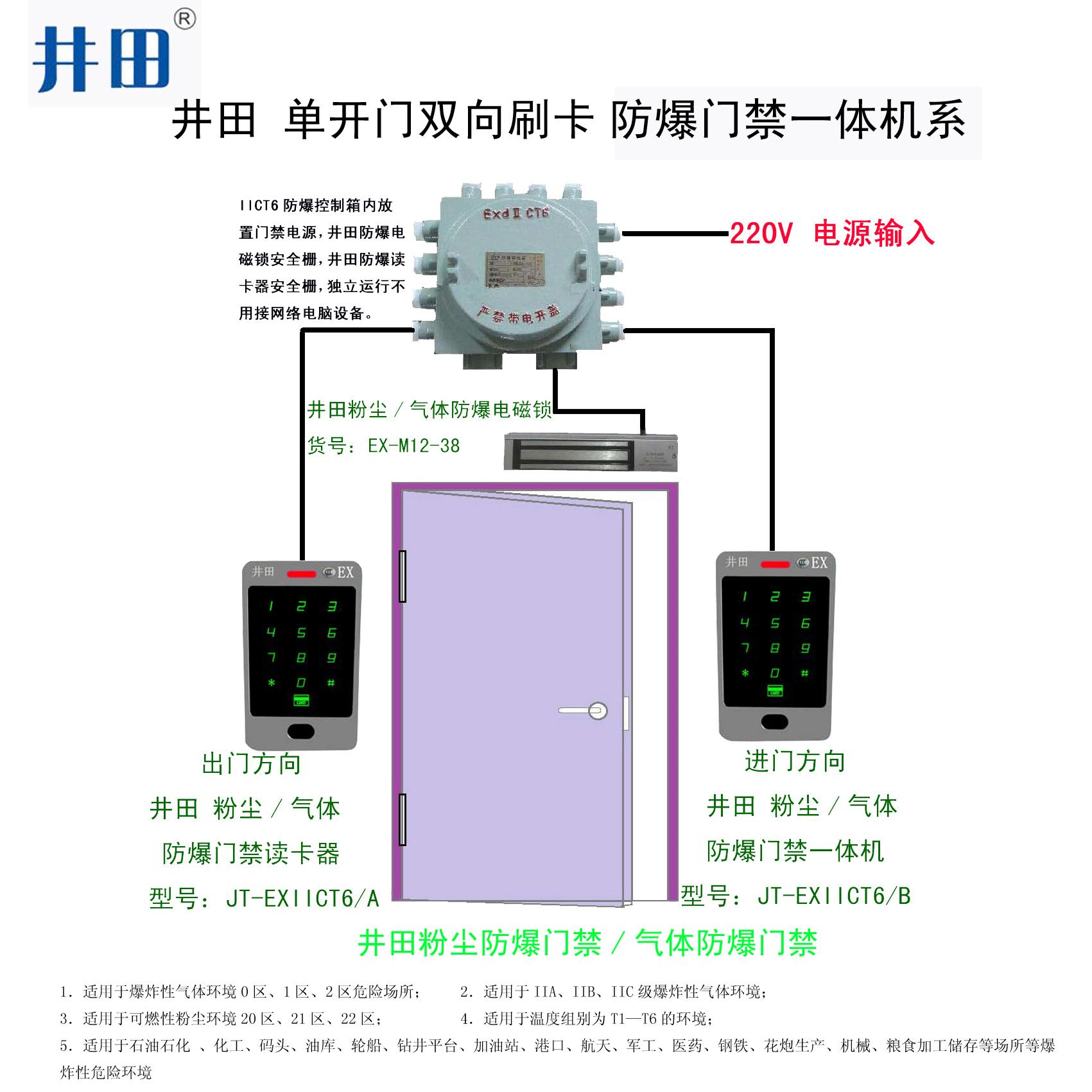

2、系統組成：
井田?；凡宦?lián)網防爆門禁系統（單門雙向刷卡）配置：危化品防爆磁力鎖，防爆門禁一體機，?；贩辣x卡器，?；贩辣T禁控制器，
3、產品介紹：
3.1、井田防爆門禁門禁一體機電器參數：
井田JT-EXIICT6/B防爆門禁門禁一體機
品牌：井田
防爆合格證編號：CYB17.1016X
型號：JT-EXIICT6/A
訂貨號：EX-M17-D12
產品標準：Q/HL001-20
工作電壓：12VDC
靜態電流：小于30毫安
動態電流：小于100毫安
輸出格式：開關信號
門鈴信號輸出：開關信號
卡片容量：7000張
使用環境：-30℃至+65℃；
配線長度：6米
采用金屬機身，觸摸屏按鍵
尺寸115MM*70MM*20MM
防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
適用于爆炸性氣體環境0區、1區、2區危險場所；
適用于IIA、IIB、IIC級爆炸性氣體環境；
適用于可燃性粉塵環境21區、22區；
適用于溫度組別為T1—T6的環境
3.2、井田防爆門禁讀卡器電器參數：
防爆門禁讀卡器
品牌：井田
防爆合格證編號：CYB17.1016X
型號：JT-EXIICT6/A
訂貨號：EX-M17-D6
產品標準：Q/HL001-20
防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
井田JT-EXIICT6/A防爆門禁讀卡器
工作電壓：12VDC
靜態電流：小于30毫安
動態電流：小于100毫安
輸出格式：國際標準 Wiegand 26 / 34
傳輸距離：最遠可達100米
使用環境：-30℃至+65℃；
配線長度：6米
采用金屬機身，觸摸屏按鍵
尺寸115MM*70MM*20MM
防爆標志：EX ia IIC T6 Ga / Ex ibD 21 T80
適用于爆炸性氣體環境0區、1區、2區危險場所；
適用于IIA、IIB、IIC級爆炸性氣體環境；
適用于可燃性粉塵環境21區、22區；
適用于溫度組別為T1—T6的環境；
3.3、井田單門防爆磁力鎖電器參數：
防爆合格證編號：GYB16.1384X
品牌：井田
名稱：防爆電鎖
型號：JT-3600
防護等級：IP68
國際認證：CE
防爆標志：EX ia IIC T6 Ga / Ex ibD 20 T80
可用氣體于爆炸性環境：0區，1區、2區
可用粉塵環境爆炸性環境：20區，21區、22區
防爆合格證編號：GYB16.1384
產品標準：Q/HL002-2016
制造商：上海海櫨門控科技有限公司
輸入電壓:+12VDC
最大電流:150mA
標準吸力:240Kg
防爆等級：EX ia IIC T6 Ga / Ex ibD 20 T80
防護性能：內置突波吸收器
狀態檢測：內置防爆門磁功能,(無需另外安裝防爆門磁）
引線長度：6米
標配線纜：耐火線
開門方式：斷電開門，具有很高的安全性
適用范圍：防火門、木門、玻璃門、金屬門
性能測試：六道出廠測試程序
適用門型：?jiǎn)伍_門
3.4、井田防爆磁力鎖電源安全柵
防爆合格證編號：GYB17.1148
產品型號：JT-90010
訂貨號：EX-M15-33
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:15V Io：160mA Po：0.60W Co:0.58 Lo:1.2
用于防爆電磁鎖配套使用，防爆電磁鎖電源安全柵安裝在安全區或防爆箱內，連接危險區的防爆防爆電磁鎖電，
3.5、防爆門禁電源安全柵
產品型號：JT-90011
訂貨號：EX-M15-23
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:12V Io：102mA Po：0.316W Co:1.411 Lo:3
用于防爆門禁配套使用，防爆門禁安全柵安裝在安全區或防爆箱內，連接危險區的防爆門禁電源輸入端，
3.6、防爆門禁讀卡器信號安全柵
產品型號：JT-9007
訂貨號：EX-M15-28
防爆標志：Ex ib Gb IIC
尺寸：85*70*19
電器參數：Uo:7.5V Io：295mA Po：0.56W Co:11.1 Lo:0.3
專業用于防爆門禁配套使用，防爆門禁信號安全柵安裝在安全區或防爆箱內，連接危險區的防爆門禁信號，
防爆門禁信號安全柵主要用于各種門禁維根26和維根34等信號安全柵。
3.7、防爆門禁出門開關
訂貨號：EX-M18-16
防爆門禁出門開關，采用專用的防爆按鈕，
防爆標志：EX de II C T6 Gb Ex Td A21 IP65 T80 C
安裝形式 立式
安裝方式 表面安裝
負載 12V-220V
外觀尺寸 80×80mm
防護等級：IP65
安裝在危險區的門內側，連接防爆門禁設備，用于防爆門禁出門使用，
3.8、防爆門禁控制箱介紹：
本產品門禁控制器防爆箱，產品有蓋，體和引入裝置組成，內置門禁控制器和安全柵
█ 適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；
█ 產品特點
1． 接線箱外殼采用優質鋼板或鋁合金壓鑄成型，產品經過高速拋丸處理后，高壓靜電噴塑，顏色灰色，外形美觀；
2． 本產品分為隔爆型防爆產品與增安型防爆產品，內部可裝各種接線端子，接線方便；
3． 采用國家標準設計，可選擇壁掛式和落地式等；
4． 可按客戶要求加裝防護箱，能夠達到更高的戶外防護效果；
5． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
6． 布線方式，鋼管或電纜、防爆軟管均可；
7． 可根據用戶要求特殊定制；
█ 技術參數
防爆標志： ExeIICT T6、DIP A20 TA T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
進出線數量：按客戶要求
螺紋規格：DN15-DN100/G1/2-G4寸
4、井田IICT6防爆門禁一體機的安裝、使用和維護應同時遵守產品說明書及下列相關標準、規范的要求：
GB 3836.13–2013 爆炸性環境 第13部分：設備的修理、檢修、修復和改造
GB 3836.15–2000 爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）
GB 3836.16–2006 爆炸性氣體環境用電氣設備 第16部分：電氣裝置的檢查和維護（煤礦除外）
GB 3836.18–2010 爆炸性環境 第18部分：本質安全系統
GB 50257–2014 電氣裝置安裝工程爆炸和火災危險環境 電氣裝置施工及驗收規范
GB 12476.2–2010 可燃性粉塵環境用電氣設備 第2部分：選型和安裝
GB 15577–2007 粉塵防爆安全規程
